O conector que derrete: por que a RTX 5090 pede mais do que o PC sabe entregar

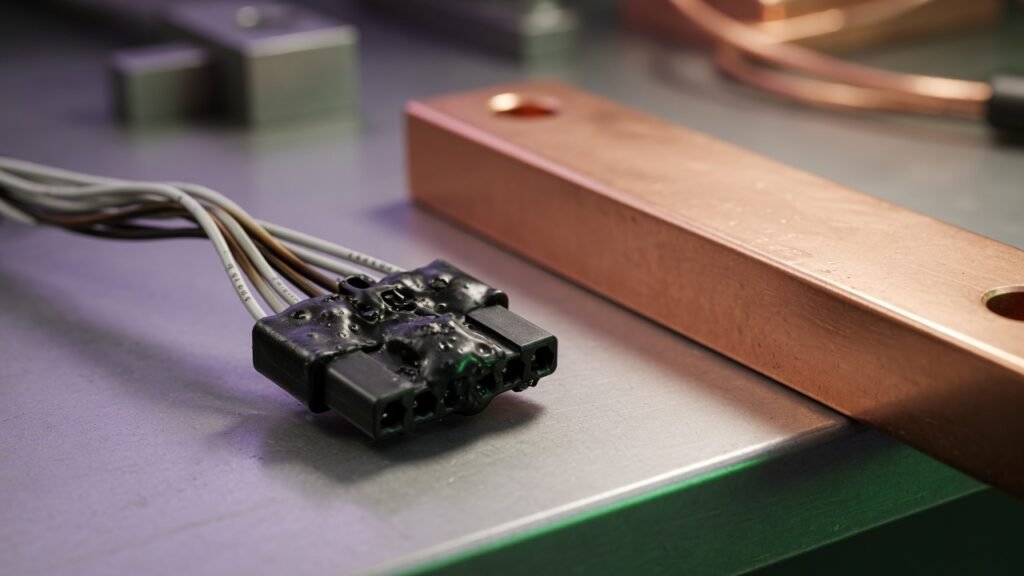

As fotos se repetem há três anos: plástico preto empolado, pinos escurecidos, cheiro de queimado atrás do gabinete. Mudou a placa — agora é a RTX 5090 —, mas não mudou a peça que falha, e não mudou a explicação oficial. Este aprofundamento sai da discussão de quem encaixou errado e vai ao ponto que ela esconde: um desktop moderno empurra quase cinquenta ampères por seis fios finos, com uma margem de segurança de menos de 10%, enquanto a mesma indústria, no data center, resolveu o problema de outro jeito — elevando a tensão e trocando cabo por barramento. A tecnologia para conduzir essa potência com folga existe. Ela simplesmente não caberia dentro de um PC.

O que está acontecendo

O conector de dezesseis pinos que alimenta as placas de vídeo de topo entrou no mercado em 2022, com a série RTX 40, e começou a derreter quase imediatamente. Veio a explicação de encaixe incompleto, veio uma revisão da norma com pinos de detecção mais curtos para forçar o encaixe correto, e o problema diminuiu.

Com a RTX 5090, ele voltou. Há relatos com placas de vários fabricantes e com cabos de vários tipos, incluindo cabos nativos de fonte moderna, e há sites de hardware que queimaram a própria placa de teste e escreveram sobre isso.

A medição que mudou a conversa foi feita pelo engenheiro alemão conhecido como der8auer. Com uma 5090 rodando e uma câmera térmica apontada para o cabo, ele encontrou um único fio conduzindo mais de 22 ampères — cerca de 260 watts sozinho — e o conector chegando a 150 °C em poucos minutos. Os fios daquele cabo são dimensionados para algo em torno de 8 a 9 ampères cada.

Não é um cabo mal feito conduzindo o que deveria. É um cabo conduzindo quase três vezes o que deveria, porque a corrente que era para se dividir entre seis caminhos escolheu um.

A física, em uma linha

Potência é tensão multiplicada por corrente. Como a tensão do PC é fixa em 12 volts, toda a potência que uma placa consome vira corrente.

Uma RTX 5090 tem consumo declarado de 575 watts. A 12 volts, isso são quase 48 ampères atravessando o conector. Para comparação, o chuveiro elétrico da sua casa trabalha com corrente dessa ordem — só que com cabo de seis milímetros quadrados, disjuntor dedicado e nada de plástico de gabinete em volta.

E é a corrente, não a potência, que define a espessura do cobre e o calor gerado. Dobrar a tensão pela metade da corrente é o gesto mais elementar da engenharia elétrica. O PC não pode fazer isso, e o data center fez.

A margem que desapareceu

Aqui está o número que explica quase tudo.

O padrão antigo era declarado muito abaixo do que aguentava. Essa folga é o que absorvia a vida real: encaixe imperfeito, poeira no contato, cabo dobrado, oxidação, calor do gabinete. Nada disso chegava a virar problema porque havia espaço de sobra.

O conector novo declara 600 watts sobre contatos que sustentam algo perto de 660. Uma 5090 a 575 watts usa 96% da capacidade declarada. Não há folga para absorver nada. Qualquer imperfeição que aumente a resistência de um contato desloca corrente para os outros, e o que sobra de margem é medido em porcentagem de um dígito.

O detalhe de projeto que quase ninguém conta

A parte mais desconfortável dessa história não é o conector. É o que a placa deixou de fazer.

As placas anteriores mediam a corrente em grupos de pinos separados. A 3090 Ti monitorava três pares; a 4090 caiu para dois; e a 5090 junta os seis pinos de 12 volts em um único trilho monitorado. Isso significa, em linguagem simples: a placa sabe quanta corrente entra no total, e não sabe por onde ela entrou.

Se um contato estiver com resistência um pouco maior — encaixe de milímetro, sujeira, pino levemente deformado —, a corrente migra para os outros, e não existe nada no sistema capaz de perceber e reagir. A placa continua puxando 575 watts, feliz, enquanto um fio isolado aquece até derreter o alojamento plástico.

Ou seja: a capacidade de detectar desequilíbrio foi retirada exatamente na geração em que a potência subiu e a margem encolheu.

E há prova de que a indústria sabe disso: a ASUS acrescentou monitoramento de corrente por pino nas suas placas de topo, tanto na geração passada quanto na atual. Ninguém adiciona esse circuito por capricho.

Por que “você encaixou errado” não fecha a conta

A explicação de encaixe incompleto não é mentira: contato parcial aumenta resistência, e resistência gera calor. A revisão da norma, com pinos de detecção mais curtos, atacou justamente isso, e ajudou.

O problema é o que essa explicação implica. Um projeto em que o encaixe imperfeito de um conector doméstico, feito por um consumidor comum, dentro de um gabinete apertado, com o cabo dobrando a poucos centímetros da placa, resulta em fusão de plástico e risco de incêndio não é um projeto que erra no usuário. É um projeto sem margem.

Engenharia de produto de consumo existe para tolerar o uso real. Quando a peça só funciona no caso ideal, a peça está subdimensionada — e a culpa do usuário é o sintoma, não a causa.

E no data center? É outro planeta

Aqui está o contraste que dá sentido à história, e ele é impressionante.

Um rack de inteligência artificial da geração atual consome até 132 quilowatts — mais de duas centenas de RTX 5090 em potência. Ninguém alimenta isso com cabinho e conector de encaixar à mão.

O que se usa lá é outra categoria de solução:

– Barramento de cobre, não cabo: barras condutoras rígidas, parafusadas, com área de seção que se mede em centímetros quadrados.

– Prateleiras de fonte redundantes, com controlador de entrada, partida suave e monitoramento por fase.

– Tensão alta: a distribuição interna trabalha em 54 volts, e a indústria já anunciou a passagem para 800 volts em corrente contínua, com implantações previstas a partir de 2027, para viabilizar racks de até um megawatt.

A justificativa técnica dessa migração diz tudo sobre o assunto deste texto: manter a distribuição em 54 volts num rack de megawatt exigiria até 64 unidades de altura só de fontes, ou seja, o rack inteiro cheio de fonte e sem espaço para computador. E os 800 volts transportam mais de 150% mais potência pelo mesmo cobre do que a distribuição em corrente alternada usada hoje.

Traduzindo: a indústria resolveu o problema de conduzir potência absurda elevando a tensão para derrubar a corrente. É a mesma razão pela qual linhas de transmissão operam em centenas de milhares de volts em vez de mandar corrente monstruosa por cabo grosso.

O desktop fez o contrário. Manteve os 12 volts de 1995 e encolheu o conector.

Por que o PC não sobe a tensão

A pergunta óbvia é por que não colocar 48 volts no desktop. A resposta é chata e definitiva: porque tudo já existe em 12 volts.

A fonte entrega 12 volts. A placa-mãe distribui 12 volts. Cada placa de vídeo, cada ventoinha, cada bomba de water cooler espera 12 volts. Mudar a tensão exigiria fonte nova, placa-mãe nova, placa de vídeo nova e ventoinha nova, simultaneamente, e nenhum fabricante quer ser o primeiro a lançar um produto incompatível com o mundo inteiro.

A tentativa de modernização que a indústria de fato encampou foi na direção oposta: a norma ATX12VO simplificou a fonte tirando os trilhos de 5 e 3,3 volts — e manteve os 12. Simplificar, não elevar.

Vale registrar que existe quem tenha recusado o conector: a AMD manteve os conectores antigos de oito pinos nas placas da geração atual. Isso não faz mágica nenhuma na física, mas espalha a mesma corrente por mais contatos, cada um com folga grande. É a solução deselegante que não derrete.

O que fazer, se você tem uma dessas

Nada disso é conselho de eletricista de fim de semana, mas há medidas objetivas e todas elas custam zero:

– Use o cabo nativo da fonte, com conector de 16 pinos de verdade. Adaptador de três para um e extensão acrescentam dois pares de contatos ao caminho, e cada contato é uma chance de resistência a mais.

– Encaixe até o fim, ouvindo o clique, e confirme que a base do conector encostou na placa. Nada de “quase”.

– Deixe o cabo sair reto por cerca de três centímetros antes de qualquer curva. Dobra junto ao conector desalinha pino.

– Toque no conector depois de meia hora de jogo. Morno é normal; quente ao ponto de não conseguir manter o dedo é sinal de parar e investigar.

– Se a sua placa tem monitoramento por pino, use o aplicativo do fabricante e olhe o equilíbrio de corrente.

– Reduzir o limite de potência em 10% custa poucos quadros por segundo e derruba a corrente proporcionalmente. Numa placa dessas, é a troca mais barata que existe.

O fecho

Existe uma leitura confortável dessa história, que é a do usuário desastrado, e existe a leitura correta, que é mais incômoda.

O mercado de PC chegou a um ponto em que vende uma peça de 575 watts alimentada por um conector com 4% de folga, montado à mão por um leigo, dentro de uma caixa quente, e monitorado por um circuito que não consegue ver de onde vem a corrente. Quando isso derrete, chamamos de erro de instalação.

A indústria sabe fazer melhor — ela faz, todos os dias, nos galpões onde a mesma empresa vende aceleradores que consomem trinta vezes mais. Só que a solução de lá é barramento de cobre, fonte redundante e migração para 800 volts, e nada disso entra num gabinete de jogos nem num orçamento de consumidor.

Enquanto a tensão do desktop não subir, a conta vai continuar sendo paga em corrente. E corrente, quando não tem para onde se dividir, acha um fio só.
